伺服压力机|JPS系列


伺服压力机|JPS系列

产品参考价： 10-元(RMB)
产品型号： 伺服压力机|JPS系列
厂商性质： 厂家，厂商，工厂，经销商，代理商
所在地： 上海市
更新时间： 2019-01-31 10:23:23
浏览次数：184 次

产品概况


设备品牌： 日本JANOME 物品产地： 进口，韩国，日本
货物新旧： 全新 界面语言： 中文，英文，日文，韩文
销售区域： 全国 售后修期： 12个月

简单描述


产品描述： "伺服压力机|JPS系列是最新的伺服压力机，它的精度更高，位移精度是±0.01mm,压力精度是1%，另外还具备JP-S的通信功能非常强大，而内部芯片也有升级，运算响应速度更快，不"

详细描述


伺服压力机|JPS系列|电子伺服压力机主要特长

最适合于替换油压压机或气压压机!!
外形瘦身的圆柱型主体（宽度65mm～）
将设备的空间压缩到最小限度，使微型设备设计成为可能
环境友好型的小型电子伺服压机
能耗仅占油压压机和气压压机的1/4～1/5
丰富的接口
可对应以太网、示教组件、开放式现场总线、数码式IO和RS232C。
完善的质量管理
标配丰富的判断功能
能够保存结果数据以确保可追溯性
丰富多彩的控制
可控制压力/位置/距离/速度
可削减初装成本
丰富的可选设备可实现最佳功能的组合

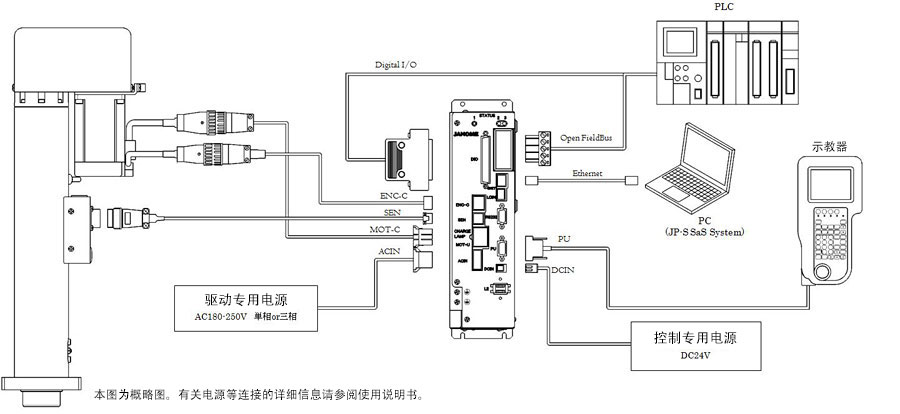

系统构成图

如果有标准规格以外的要求，请咨询   本公司展示厅设有可进行测试或试运行的实机，敬请咨询


PC软件：JP-S SaS System

不仅是台式电脑以及笔记本电脑，还可对应触摸屏PC(HMI),根据设备可选择PC。
JP-S Designer（标准）
示教数据的接收/编辑/编辑后的发送
■对示教数据进行编制并发送至电子伺服压机
■将运行条件数据从电子伺服压机读入PC
■用图表显示JP-S取样器所获取的时间序列数据
■根据图表显示对示教数据的判断条件等进行编辑
■将编辑数据保存到PC并发送至电子伺服压机
■可实时确认实行中的I/O
JP Sampler（可选）
运行结果数据的接收和保存
■显示运行结果数据（质量管理用数据）列表
■编制并显示基于结果数据的CPK（工序能力指数 ）数据
■显示运行结果数据（时间序列数据）的图表
■显示采样数据的条件
■从多台压机收集运行结果数据
＊根据使用环境，能够使用的压机台数不同。
JP-S Reporter （可选）
对所保存的运转结果数据进行分析并编制报告
■显示质量管理数据列表。
■显示基于结果数据的CPK（工序能力指数）的数值。
■显示判断值、结束压力值、结束位置的度数分布（直方图）
■显示时间序列结果数据的图表
■显示基于结果数据的CPK图表

产品一览


  JP-S0501
(5kN)		 JP-S1001
(10kN)		 JP-S1501
(15kN)		 JP-S2001
(20kN)		 JP-S3001
(30kN)		 JP-S5R01
(50kN)		 JP-S10R1
(100kN)		 JP-S20T1
(200kN)
压头行程(mm)
[★:可对应无尘车间]		 100
150
200
250
350		 100★
150
250★		 100★
200★
300
350★
400★
450  		 100★
200★
300
350★
400★		 100
200
300
350
400		 100
200
300
350
400		 200
400
500		 200
400
特殊1
(马达高输出规格)＊1		 ○ ○ - ○ ○ - - -

＊1 装载大功率马达 JP-S3001 只有CE规格。

马达高输出规格是以延长压头的加压时间为主要目的，而最大加压能力没变。
另外，压头速度、消耗电力等与标准规格不同。详细的内容，请咨询。

指定编号的例子

(1)种类 (2)压力 (3)规格 (4)偏差 (5)行程
本体：JP-S
控制器：JP-SC		 5kN ：0501
10kN ：1001
15kN ：1501
20kN ：2001
30kN ：3001
50kN ：5R01
100kN ：10R1
200kN ：20T1		 标准：0
CE：1
无尘：2		 标准：0
特殊1：1*１		 100mm：100
150mm：150
200mm：200
250mm：250
300mm：300
350mm：350
400mm：400
450mm：450
500mm：500
(6)制动器 (7)压力传感器 (8)DIO (9)预备番号 (10)现场总线*3
有：B
无：0		 按下：S
拉出：L*2
无：0		 NPN：N
PNP：P
无：0		 只有0 CC-Link：CC
DeviceNet：DE
PROFIBUS：PR
CANopen：CO
PROFINET：PN
EtherNet/IP:EP
无：00
(11)再生电阻*4 (12)本体缆线*5 (13)电源线*7 (14)电源规格
外接：A
内置：B		 3m：3
5m：5
10m：A
15m：B
20m：C*6
无：0		 3m：3
5m：5
10m：A
无：0		 5kN-20kN
　单相：1*8
　三相：3
30kN-200kN
　三相：3

*1 特殊1：马达高输出规格（装载大功率马达） JP-S0501/1001/2001，JP-S3001（只有CE规格）
*2 压力传感器：拉伸规格按照客户需求轮次对应　请咨询对应的规格
*3 CANopen只能对应JP-S系统软件Ver4.8.0以后的版本。PROFINET只能对应JP-S系统软件Ver6.2.1以后的版本。
EtherNet/IP只能对应JP-S系统软件Ver6.3.1以后的版本。
*4 抵抗：JP-SC3001-11，5R01，10R1，20T1只有内置再生抵抗的规格
*5 主机连接线（一套）：马达线、编码器连接线、传感器/压力传感器电缆或传感器电缆
　※JP-S3001-11/5R01/10R1/20T1含恒温电缆
*6 主机连接线：关于20m以上及可动用连接线，请咨询。
*7 电源线（一套）：控制电源线、动力电源线
*8 电源规格：JP-S2001特殊①机型的电源规格只有三相


主要规格

  JP-S0501 JP-S1001 JP-S1501 JP-S2001 JP-S3001 JP-S5R01 JP-S10R1 JP-S20T1
最大速度
(mm/sec)		 216 200 210 200 100 50
位置重复精度
(mm)＊1		 ±0.01
本体 尺寸
宽×深
×
高(mm)		 65x155
x
455
～805		 65x155
x
455
～655		 80x196
x
505
～995		 80x196
x
505
～925		 100x259
x
570
～930		 148x365
x
643
～943		 200x465
x
889
～1,189		 292x442
x
1,499
～1,699
重量(kg) 12～18 12～16 20～35 20～33 35～55 98～135 198～272 387～437
控制器 尺寸
宽×深×高(mm)		 79×163×287 104×188×328 147x188x365
重量(kg) 3 5 8

＊1 位置重复精度不代表能保证达到绝对精度。

※根据规格・种类，表格的数据不同，详细请咨询。

●使用本产品集成设备时，请务必实施风险管理。

通用规格

驱动模式
一定速度驱动 位置停止
距离停止
压力停止
增分压力停止
事件停止
一定压力驱动 时间停止
位置停止
距离停止
事件停止
判定模式 阶段判定

位置判定（阶段开始）

位置判定（阶段结束）

压力判定 位置指定
距离指定
峰值压力判定 位置指定
距离指定
谷值压力判定 位置指定
距离指定
首个峰值压力判定 位置指定
距离指定
首个谷值压力判定 位置指定
距离指定
峰值to峰值压力判定 位置指定
距离指定
倾斜值判定1 位置指定
距离指定
倾斜值判定2 位置指定
距离指定
压力通过判定 位置指定
距离指定
压力领域判定
压力判定 领域1
领域2
领域3
领域32
涉及到所有程序的判定
领域（位置范围）可以最多设置32个
程序判定
寄存器差判定
寄存器和判定
寄存器数据判定
所有的阶段结束后的判定
外部接口 以太网、RS-232C
开放式现场总线*2 DeviceNet, CC-Link, PROFIBUS, CANopen, PROFINET, EtherNet/IP：订货时选择
外部输入输出 DIO（输入17点　输出16点, 订货时选择NPN或PNP）
其他输出 马达编码器输出,模拟输出,压力传感器输出
设定 PC或示教组件（可选）
动力电源 单相,三相 AC180-250V（但是，30kN以上仅为三相规格）
其他控制电源 DC24V
周围温度 0～40℃
相对湿度 20～90％（无结露）
防护等级 IP20

*2 CANopen只能对应JP-S系统软件Ver4.8.0以后的版本。PROFINET只能对应JP-S系统软件Ver6.2.1以后的版本。
    EtherNet/IP只能对应JP-S系统软件Ver6.3.1以后的版本。

  • 使用时请确认说明书的内容，正确地使用。
  • 另备有可对应CE的机型。
  • 我们也可以提供表中未列明的规格，有关详情请联系本公司。
  • 关于选配件式样仅在订货时可获悉。
  • 本公司可能不经预告而对规格进行变更。

标配附属品

  • 本体缆线
  • 电源线
  • 使用说明书（CD-ROM）

其他内容请参阅产品目录。

选购件

  • PC软件“JP-S SaS System”（兼容 Windows® 7/ Windows® 8.1/ Windows® 10）*3
  • 示教组件
  • DIN导轨安装板

*3 使用触摸屏PC（HMI）时、请使用Windows® Embedded Standard 7 (WS7P)。

其他内容请参阅产品目录。
